MCP2518FD外部CAN-FD控制器的调试方法

秦彻dj | 2025-04-25 14:42:59 阅读：5

“SPI转CAN-FD”是嵌入式开发领域的常用方法，它极大地促进了不同通信接口之间的无缝连接，并显著降低了系统设计的复杂性。飞凌嵌入式依托瑞芯微RK3562J处理器打造的OK3562J-C开发板因为内置了SPI转CAN-FD驱动，从而原生支持这一功能。该开发板特别设计了一组SPI引脚【P8】，专为SPI转CAN-FD应用而引出，为用户提供了极大的便利。

MCP2518FD是一款在各行业中都有着广泛应用的CAN-FD控制器芯片，本文就将为大家介绍如何在飞凌嵌入式RK3562J开发板上适配MCP2518FD芯片。

RK3562J的内核中已经具备MCP2518FD的驱动文件，要在配置文件中将驱动配置进内核，在kernel下打开图形化配置界面make menuconfig ARCH=arm64。

(1) 按下 ‘/’ 键进入搜索界面，输入 mcp251 可搜索MCP2518驱动：


上图中的CAN_MCP251XFD就是适配MCP2518FD模块的驱动。

(2) 选择 2 将其打 * 编译进内核：


(3)选择 save 保存配置到defconfig文件，文件路径：

/home/forlinx/3562/OK3562-linuxsource/kernel/arch/arm64/configs/OK3562_Linux_defconfig

2.适配设备树

(1) 飞凌嵌入式RK3562J开发板已引出一组SPI引脚：


(2) 驱动配置完成后要配置的是设备树文件：

OK3562-C-common.dtsi

(3) 具体的配置信息如下:

diff --git a/arch/arm64/boot/dts/rockchip/OK3562-C-common.dtsi b/arch/arm64/boot/dts/rockchip/OK3562-C-common.dtsiindex 158f03d70..671a491bf 100644--- a/arch/arm64/boot/dts/rockchip/OK3562-C-common.dtsi+++ b/arch/arm64/boot/dts/rockchip/OK3562-C-common.dtsi@@ -19,6 +19,12 @@model = "Forlinx OK3562 Board";compatible = "forlinx,ok3562","rockchip,rk3562";+     mcp2518_clk: mcp2518-clk {+     compatible = "fixed-clock";+     #clock-cells = <0>;+     clock-frequency = <40000000>;+     };+forlinx-control {status = "disabled";disp_type = "mipi"; //mipi or lvds@@ -662,6 +668,13 @@};&pinctrl {++ mcp2518 {+ mcp2518_irq_pins:mcp2518_irq_pins {+ rockchip,pins = <4 RK_PB0 RK_FUNC_GPIO &pcfg_pull_none>;+ };+ };+touch {gt928_lvds_gpio:gt928-lvds-gpio {rockchip,pins = <3 RK_PB0 RK_FUNC_GPIO &pcfg_pull_none>,@@ -980,13 +993,24 @@&spi2 {+ pinctrl-names = "default";+ pinctrl-0 = <&spi2m0_csn0 &spi2m0_csn1 &spi2m0_pins>;status = "okay";- spi_dev0: spi@0 {+/* spi_dev0: spi@0 {compatible = "rohm,dh2228fv";2 / 5pl022,com-mode = <1>;spi-max-frequency = <10000000>;reg = <0>;status = "okay";+ };*/+     spi@0{+     compatible = "microchip,mcp2518fd";+     reg = <0>;+     clocks = <&mcp2518_clk>;+     pinctrl-names = "default";+     pinctrl-0 = <&mcp2518_irq_pins>;+     spi-max-frequency = <20000000>;+     interrupts-extended= <&gpio4 RK_PB0 IRQ_TYPE_LEVEL_LOW>;    };};

① mcp2518_clk 是时钟频率节点，要匹配模块实际的晶振频率；

② 模块上有的 INT 脚是模块的中断脚，在适配时需要连接一个可控的GPIO引脚作为终端脚；

③ 在 spi2 节点下添加匹配MCP2518驱动的设备树信息，compatible 信息不能出错，这是匹配驱动的重要属性。

3.编译烧写

将以上的驱动和设备树配置好后，编译内核烧写进开发板就可以测试了：

(1) 在源码目录下单独编译kernel:

forlinx@ubuntu:~/3562/OK3562-linux-source$ ./build.sh kernel

在源码目录下的kernel目录下会生成镜像文件 boot.img

(2) 将镜像文件烧录到开发板，需要用到工具 RKDevTool ，此工具在OK3562的资料包里可以找到：

① 打开烧写工具；

② 用Type-C数据线连接PC和开发板底部的Type-C0接口；

③ 按住开发板的Recovery键不要松开，重启开发板；

④ 注意工具会识别到开发板是否进入烧录状态。

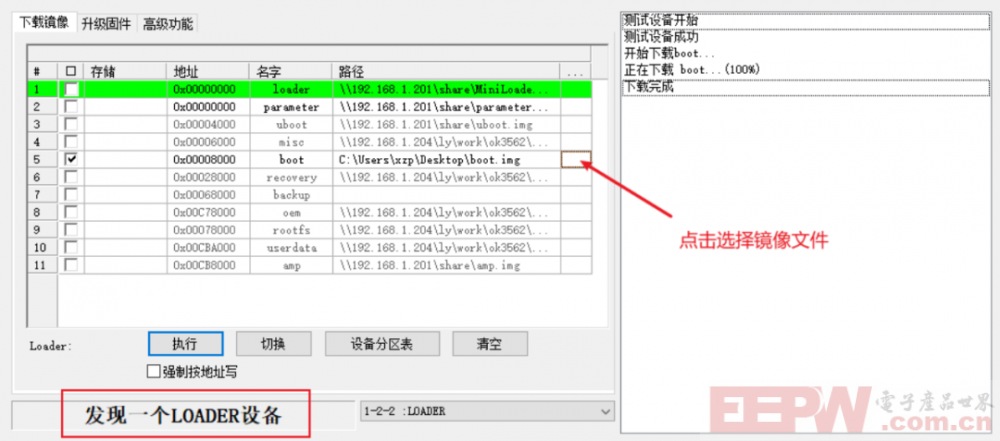

⑤ 择之前编译好的 boot.img 镜像文件，在boot选项前面打勾，点击执行进行烧写，烧写完成会自动重启开发板

4.功能测试

在开发板内搜索can节点，使用 ifconfig -a 命令


可以看到生成的can0节点。接下来的功能测试，我们采用OK3562J-C和OK3568-C两块开发板的can0进行数据互发测试。

(1) OK3562J-C开发板接收数据：

① 设置can0的波特率

ip link set can0 type can bitrate 500000

② 打开can0设备，并把can0设置成服务端接收数据

ifconfig can0 up //打开can0设备 candump can0& //can0设备设置成服务端


③ 配置OK3568-C开发板的can0作为客户端，发送信息给OK3562J-C开发板的can0

ifconfig can0 down ip link set can0 up type can bitrate 500000 ifconfig can0 up cansend can0 123#1122334aabbccd //发送信息


④ OK3562J-C开发板会收到OK3568发来的消息


（注：上图中出现的报错是MCP2518FD驱动的问题，测试不会影响通信。）

(2) OK3562J-C开发板发送数据：

① 设置波特率等操作同上，在配置功能时要使用 cansend 命令发送数据。


② OK3568-C依照OK3562-C的方法配置成接收数据的服务端。

ifconfig can0 down ip link set can0 up type can bitrate 500000 ifconfig can0 up candump can0&


可以看到，两块开发板可以进行正常的数据互发。以上是飞凌嵌入式RK3562J开发板适配和测试MCP2518FD模块的全部过程，希望能够对大家的项目开发有所帮助。
